積淹水感測研發

發佈日期 : 2023-12-12
林政偉  ,  95692@mail.thl.ncku.edu.tw ,  (06)2371938 #532

以往透過事後調查或訪談方式蒐集暴雨後之淹水災情,因此,對於常淹水或低漥等高淹水潛勢地區,如可廣設淹水感測器,將有助於更真實掌握暴雨過程造成之淹水深度及範圍等情資。此外,淹排水數值模式之建置,為防救災資源事先佈署及人員疏散重要預警工具之一,而完整記錄淹水事件之淹水及退水歷程將直接影響參數檢定效率及模擬結果之參考價值,兩者對於達到全流域或區域防汛預警功能至關重要。本所已完成可自動紀錄及資料無線傳輸之低成本淹水感測器。藉由高穩定性及加密佈設之感測器,以降低感測資料漏失之風險。

 儀器介紹

本所研發之積淹水位感測器為自動紀錄無線傳輸之電子式水壓計(參見圖),相關設計規格如下:
  • 直徑:28mm
  • Range:3m、10m、16m H2O(g)
  • Cable Length:依使用需求(3m~30m)
  • 準確性:±0.5% FS
  • 傳輸方式:NB-IoT通訊
  • 供電模式:鋰電池。

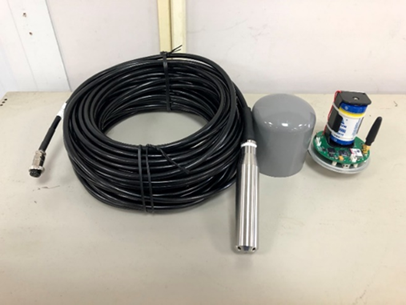

自動紀錄無線傳輸之電子式水壓計圖
自記式積淹水感測器

 現地安裝

本所研發之積淹水位感測器,除可進行淹水事件之淹水及退水歷程自動紀錄外,亦可建置於河川、海域或地下水位觀測井,自動觀測紀錄河水水位、潮位及地下水位等變化情勢。相關安裝點位參見圖2所示,可即時掌握現地水位變化情勢(參見圖3)。

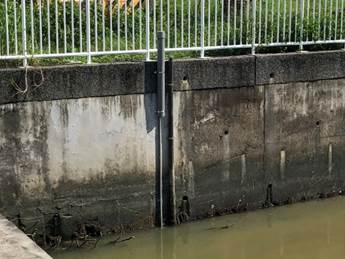

河川水位監測圖
圖2.河川水位監測

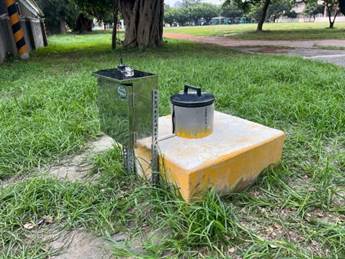

地下水位監測圖
圖2.地下水位監測

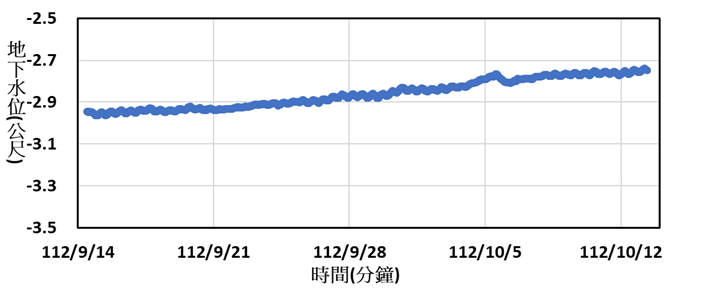

時序列地下水位觀測資料圖
圖3.時序列地下水位觀測資料
