連續觀測

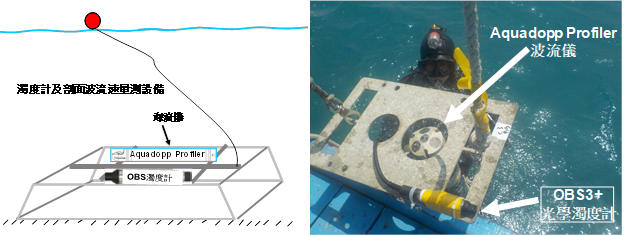

底床表面漂沙連續觀測裝置兼具測波功能之音波都普勒式海流剖面儀（Acoustic Doppler Current Profiler, ADCP）收集波浪與海潮流，同時搭配光學濁度計（OBS）量測懸浮值濃度。ADCP採用挪威Nortek公司所研發、製造同時配備高精度波壓計、三維音波都卜勒式流速剖面儀及水溫計之海測儀器Aquadopp Profiler。整體現場量測系統儀器外觀如下圖。

總量觀測

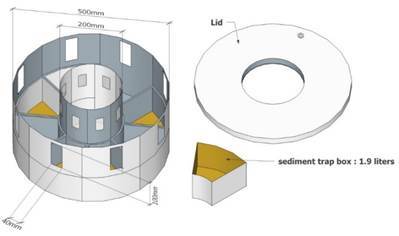

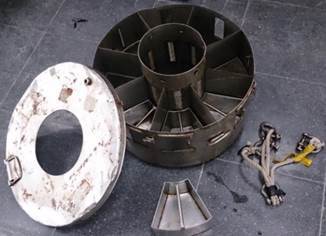

底床表面漂沙總量調查所使用的儀器為八方向捕砂器，捕砂器為一圓型之捕砂器，捕砂器外觀高24cm、直徑50cm。捕砂器內具有8個方向捕砂盒，捕砂盒容積1.9公升，每個捕砂盒有一進砂孔，進砂孔口高10cm、寬4cm，進砂孔口後方使用砂網以防止砂從捕砂器內流出。外觀如下圖。

漂沙觀測採底碇方式

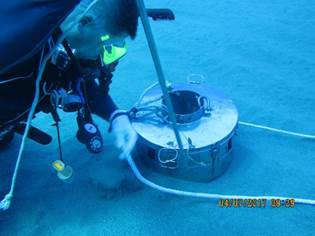

於施放當日儀器上船後，將混凝土塊與儀器架、標誌物組裝完成，再由衛星定位儀(簡稱GPS)引領船隻至預計施放點，並進行觀測系統之施放與定位，接著由潛水伕攜帶工具下水固定捕沙器。先以水下羅盤調整水平及方位角，再以固定桿將捕沙器、儀器及儀器架固定於海床上，並將捕沙器八個方向的捕沙孔開啟以進行捕沙作業，現場儀器、捕沙桶放置照片如下。

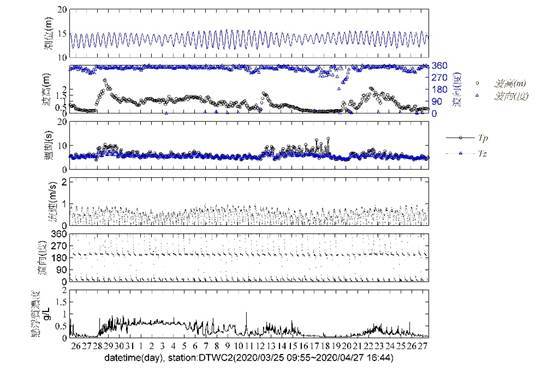

下圖為波流與懸浮值濃度連續觀測時序列逐時變化圖(大潭電廠為例)。由上而下依序為觀測期間水深、波高波向、波浪週期(含尖峰週期以及平均週期)、流速、流向、水體漂沙懸浮質濃度。

下圖，左為淨輸砂率變化累進圖、右為漂沙測站總量觀測使用八方向捕沙器繪製位輸砂玫瑰圖。由圖可見淨輸砂方向往西。優勢輸砂方向為往北及往西南。

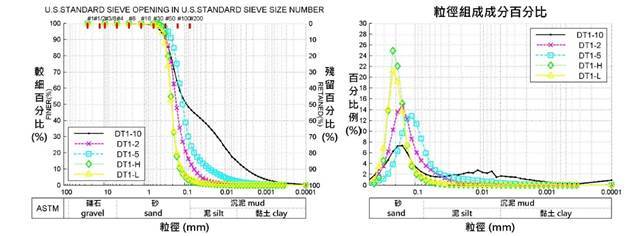

下圖為斷面底質取樣粒徑累積曲線，可看出各點沙樣的粒徑成分比例。

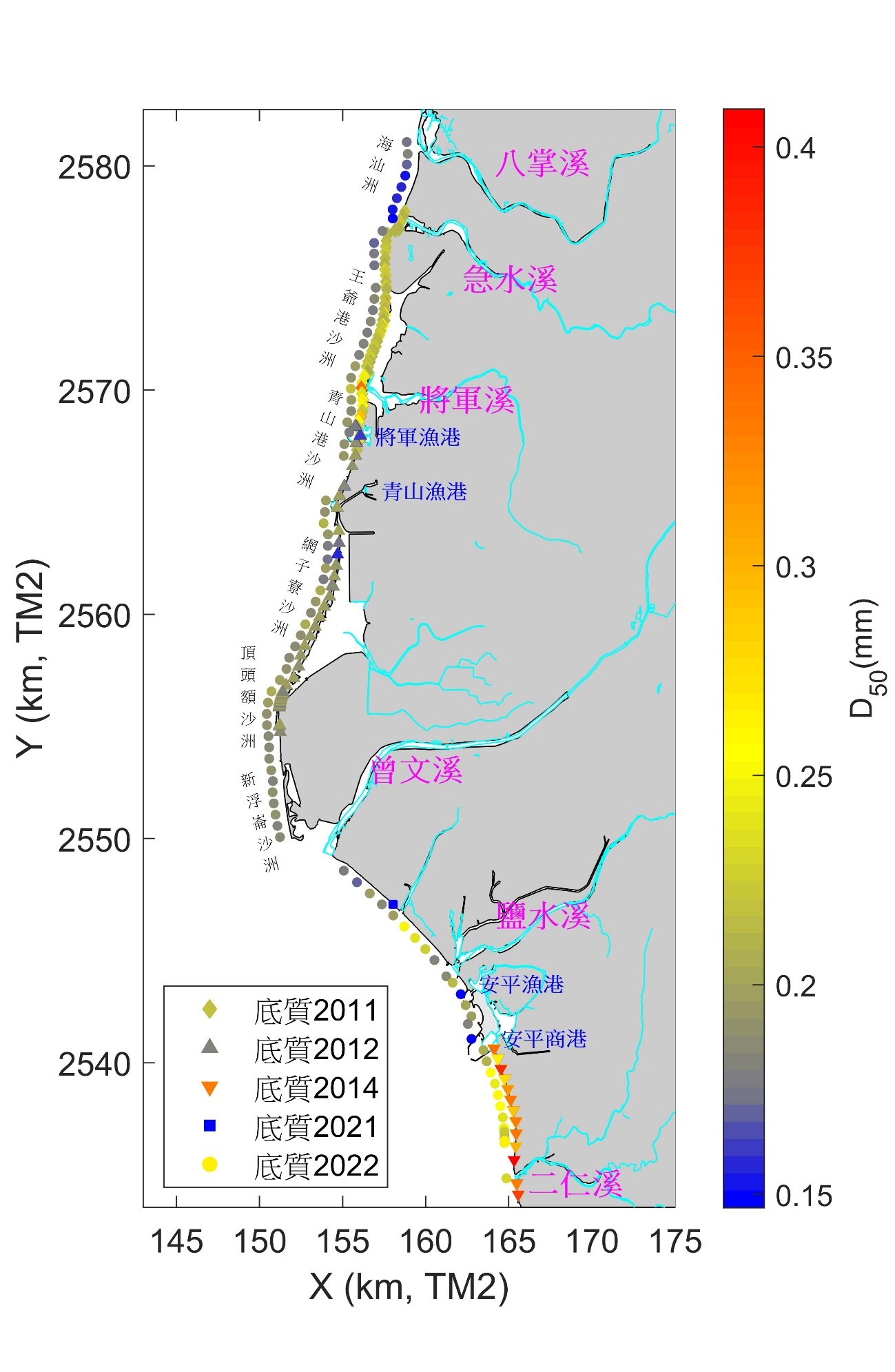

下圖為不同時間採樣的底質中值粒徑空間分布比較圖，由圖可看出各取樣點粒徑變化
